Hangzhou Huaxing Kechuang Holding Group Co., Ltd. er en af de førende producenter og leverandører af spindellejer b71919-e-t-p4s-ul i Kina. Da vi har verdensførende produktionsudstyr og stærke produktionsevner, byder vi dig hjertelig velkommen til at købe bulk-lejer af høj kvalitet til konkurrencedygtige priser fra vores fabrik.

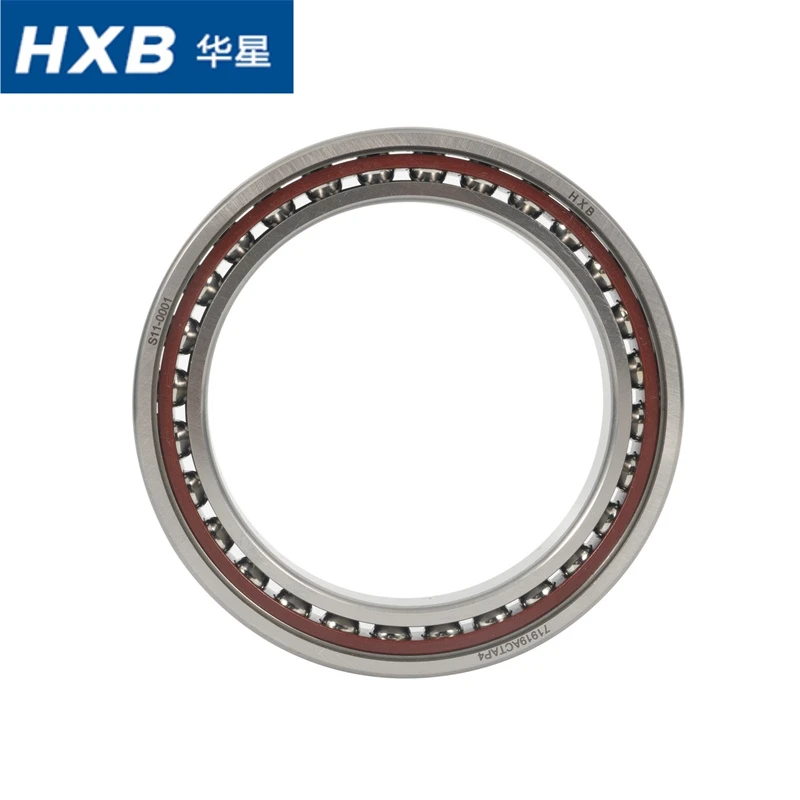

Vinkelkontaktkugleleje-Machine Tool Spindel Bearing-71919ACTAP4

Også kendt som 71919ACDGAP4A, B71919-E--T-P4S-UL

Tekniske data

Indvendig Ø (mm):	95
Udvendig Ø (mm):	130
Bredde (mm):	18
Kontaktvinkel:	25 grader
Rækker af bolde:	Enkelt række
Forsegle:	NBR
Ringmateriale:	GCr15, 100Cr6, SUJ2, X30
Rullende elementmateriale:	Stål
Burmateriale:	Fenolharpiks
Toleranceklasse:	P4S
Smøring:	Olie eller fedt
Produktvægt:	0,59 kg

Type	Dimensioner					Abutment dimension				Vægt	Belastningsvurdering		Hastighedsværdi
	mm					mm					N		r/min
	d	D	B	r (min)	r1 (min)	da	Da	ra (max)	ra1 (max)	m	C	Cor	Noil	Ngrease
95 mm
71919 C	95	130	18	0.6	0.6	118.8	122.9	1.5	0.6	0.59	41000	47000	15000	11000
71919 AC	95	130	18	0.6	0.6	118.8	122.9	1.5	0.6	0.59	39000	44500	13000	9800
7019 C	95	145	24	1.5	0.6	129.2	135.1	1.5	0.6	1.20	77000	79000	14000	10500
7019 AC	95	145	24	1.5	0.6	129.2	135.1	1.5	0.6	1.20	72000	74500	12000	9000
7219C	95	170	32	2.1	1.1	110.5	154.0	2.1	1.1	2.72	128900	145100	12000	7500
7219 AC	95	170	32	2.1	1.1	110.5	154.0	2.1	1.1	2.72	122500	168300	10000	6700

71919ACTAP4 er et høj-, super-præcis tynd-væg vinkelkontakt stålkuglespindelleje, der er meget udbredt i mellemstore og store høj-spindelenheder. Hvert suffiks definerer dets struktur- og ydeevneattributter:

71919: Ultra-tyndvæg 719-serie letvægtsleje i stor-størrelse, kompakt-tværsnit, højt stivhed-til-vægtforhold, velegnet til mellemstore-store spindelinstallationer.

AC: 25 graders kontaktvinkel, stærkt forbedret aksial belastningskapacitet og omfattende stivhed sammenlignet med 15 grader C -type, fremragende til sammensatte radiale og aksiale skærebelastninger.

T: Høj-temperaturbestandig phenolharpiks høj-hastighedsbur, lav friktion, høj stabilitet, anti-jitter under lang-varighed høj-rotation.

A: Optimeret intern løbebanegeometri, forbedret dynamisk belastningsgrad og forbedret dannelse af smørefilm.

P4: ISO P4 superpræcisionskvalitet, ultra-lavt udløb, streng dimensions- og rotationsnøjagtighed til høje-værktøjsmaskiners spindelstandarder.

Funktioner

Høj kompositstivhed og belastningsmodstand: 25 grader AC design med stor kontaktvinkel giver enestående aksial stivhed og momentstivhed. Den modstår skæreafbøjning og væltende drejningsmoment, velegnet til kontinuerlig skæring med medium-belastning, som tyndvægget 7000-serien ikke kan tåle.

Fremragende højhastigheds-stabilitet: Optimeret intern struktur + lav-modstand T--type bur reducerer rullefriktion og generering af vindvarme. Den understøtter stabil medium-høj hastighed kontinuerlig drift med lav temperaturstigning og lav vibration.

Overlegen præcisionskonsistens: Streng P4 ultra-præcisionsslibning sikrer ultra-lav radial og aksial udløb. Den bevarer lang-dimensionsstabilitet og gentagelsesnøjagtighed efter lang-cyklus batchbehandling.

God smøretilpasningsevne: Åben optimeret løbebanestruktur passer perfekt til olietåge og olie-luftsmøring, undgår olieakkumulering og varmestagnation, og opnår effektiv varmeafledning og stabil oliefilmsmøring.

Stærk træthed og slagfasthed: En -type forbedret internt design optimerer kontaktspændingsfordelingen, forbedrer modstandsdygtigheden over for cyklisk belastningstræthed og tilpasser sig let skærepåvirkning ved konventionel præcisionsbearbejdning.

Ansøgninger

Hastighed: Kontinuerlig drift med middel-høj hastighed, velegnet til langsigtet-stabil rotation og hyppige hastighedsreguleringsscenarier.

Indlæs: Domineret af middel komposit radial og aksial belastning, anvendelig til konventionel præcisionsbearbejdning og halv{0}}finishing.

Smøring: Matchet med olietåge og olie-luftpræcisionssmøresystemer.

Miljø: Standard miljø for rent bearbejdningsværksted, velegnet til forseglede spindelenheder for at undgå forurening af støv og skærevæske.

Maskinværktøjsspindler

CNC drejebænke, fræsemaskiner, slibemaskiner, bearbejdningscentre.

Høj-roterende udstyr

Høj-hastighedsmotorer, drejeborde, boremaskiner.

Præcisionsmaskineri

Måleinstrumenter, optisk udstyr, præcisionsprøveudstyr.

Automation & Robotics

Høj-præcisions roterende samlinger og servoenheder.

Trykning og tekstilmaskiner

Høj-roterende aksler i industrielle produktionslinjer.

Fordele

∗ 30 åraf dedikeret udvikling

HXB blev grundlagt i 1995, med næsten30 åraf dedikeret udvikling opererer HXB nu6datterselskaber.

∗ 2 høj-R&D-centre

∗ 2 moderne produktionsfabrikker- Hangzhou Yijia Precision Bearing Co., Ltd. og Zhejiang Ruiyang Bearing Technology Co., Ltd.

∗ Understøttet af avanceretdigitale MES- og SPC-styringssystemer

∗ IATF16949:2016, ISO9001:2015 og ISO14001certificeringer

∗ Høj-udstyr og materiale af høj-kvalitet

Om HXB

Hangzhou Factory - YJB

Grundlagt i juni 2007,YJBer placeret på Hangzhou. Som et datterselskab afHXB Gruppen, vi er en national højteknologisk-virksomhed og en provins-videnskabs- og teknologivirksomhed, der er specialiseret i F&U og fremstilling afhøj-præcision, høj-hastighed, avanceret, speciel og professionellejer.

Kerneegenskaber og intelligent fremstilling

Produktstørrelse:Indvendig diameter Φ3–Φ300mm
Præcisionsklasser:P2, P4 (ultra-præcisionskarakterer)
Årlig kapacitet:3 millioner sæt præcisionslejer i en slank og intelligent fabrik
Udstyrsinvestering:OverRMB 3 millionerverdens førende-præcisionstestinstrumenter
Digital transformation:med fuld udrulning af MESYS-lejedesignplatform, ERP, MES, WMS, SPC-kvalitetsovervågning i realtid-og OA-systemer, opbygning af et benchmark-smart produktionsanlæg.

Hovedprodukter

Præcisionsspindellejer
Vinkelkontaktkuglelejer

Servo motor lejer
Vakuumpumpe lejer
Kugleskrue støttelejer

Certifikater

Udstilling

FAQ

Spørgsmål 1: Hvad er den største forskel mellem 71919ACTAP4 og små-ultra-højhastigheds-lejer?

A1: 71919ACTAP4 anvender 25 grader AC stor kontaktvinkel og stor-størrelse tynd-vægstruktur med fokus påmedium-høj hastighed + høj stivhed + middel belastningsmodstand. Den er velegnet til semi-finishing og medium-præcisionsskæring. I modsætning hertil har 7000-serien i lille-størrelse med 15 graders vinkelfokus på ultra-høj hastighed og let-belastningsfinish. 71919 en stærkere anti-deformationsevne og højere belastningstærskel.

Q2: Hvorfor vælge AC 25 graders kontaktvinkel til denne model?

A2: Kontaktvinklen på 25 grader forbedrer i høj grad aksial stivhed og kompositbelastningskapacitet. Til mellemstore-store spindler med tydelig aksial skærekraft i faktisk bearbejdning kan den effektivt modstå spindelafbøjning og forbedre den samlede skærestabilitet, hvilket er mere velegnet til industriel batchbehandling end 15 graders høj-hastighedsvinkel.

Q3: Hvilken smøretilstand er bedst egnet til 71919ACTAP4?

A3: Den er optimeret tilolie-luftsmøring og olietågesmøring. Den åbne tynde-vægstruktur sikrer jævn smøremiddelcirkulation og varmeafledning, undgår varmeakkumulering under mellemlang-belastning lang-drift og opretholder en stabil dynamisk præcision af spindlen.

Q4: Kan dette leje bruges til kraftig skrubning?

A4: Anbefales ikke. Selvom det har høj stivhed blandt tynde-vægslejer, er det stadig en letvægts tynd-vægserie. Den er velegnet til halv--bearbejdning og efterbearbejdning med mellemlang-belastning, men langsigtet-stærk skrubbearbejdning vil forårsage koncentration af løbebanespænding og præcisionsdæmpning.

Q5: Understøtter 71919ACTAP4 fabriksparring eller SU-selv-parring?

A5: Dette P4 super-præcisions store tynde-vægleje anbefales tilfabriksprofessionel DB/DT parret samling. Lejer i store-størrelser har højere deformationsfølsomhed; fabrikssammenhængende tolerancescreening og preload-kalibrering undgår-parringsfejl på stedet og sikrer spindelens overordnede stivhed.
